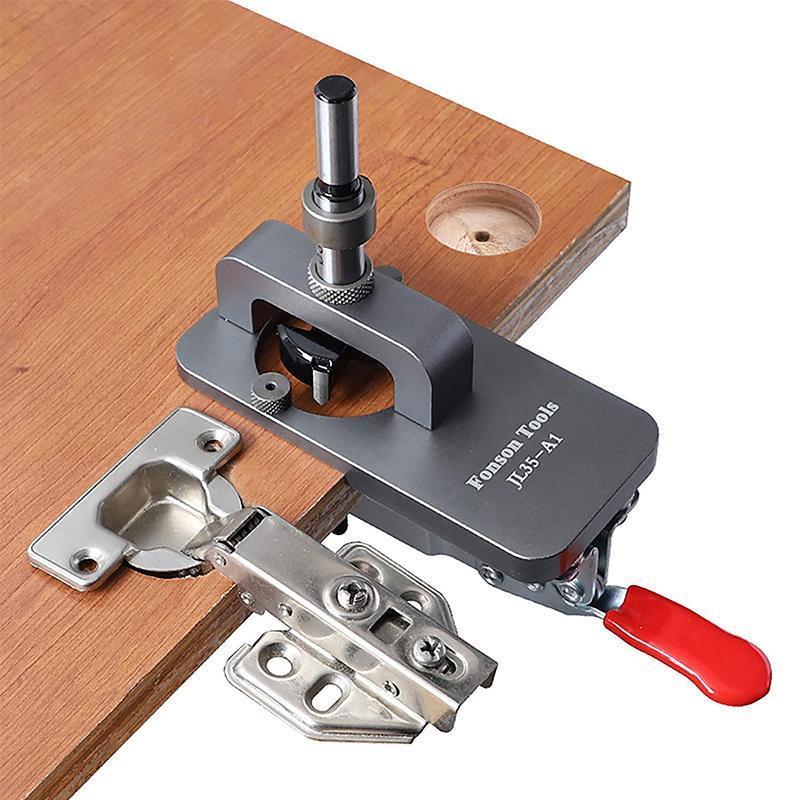

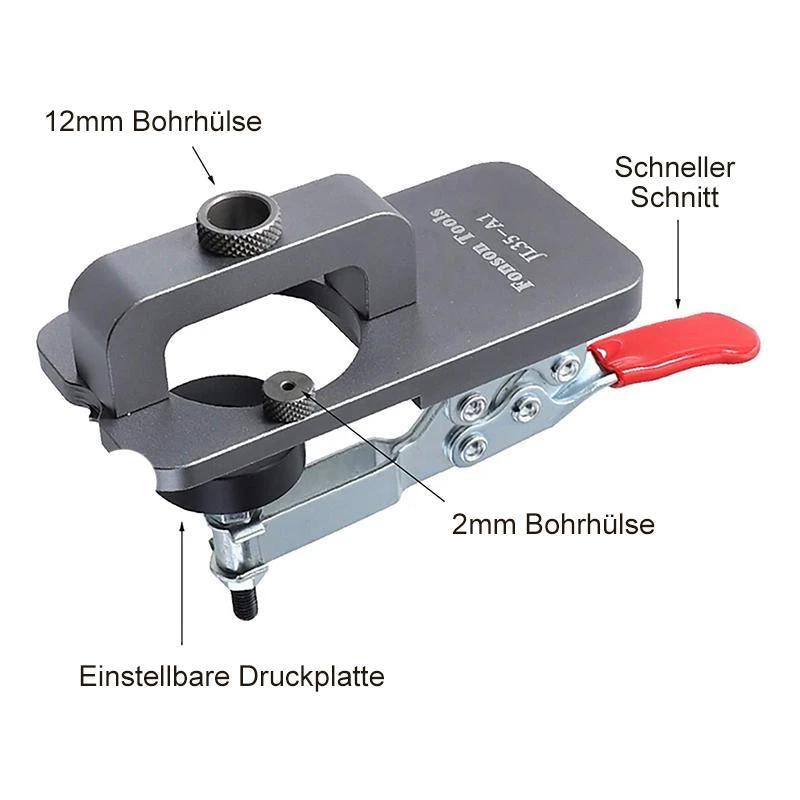

35mm / 1.37inches verdecktes Scharnier jig

EIGENSCHAFTEN

• Einfache Bedienung: Installieren Sie einen 35-mm-Lochöffner, stellen Sie die Bohrtiefe normal auf 12-13 mm ein und verriegeln Sie dann den Begrenzungsring.
• Langlebiges Material: Aus Aluminiumlegierung, präzise Herstellung, genaue Positionierung und bequemer Betrieb. Lange andauernd.
• Einfach einzustellen: Die Bohrerführung kann eingestellt werden, um Holzbretter unterschiedlicher Dicke zu spannen. Für Möbelfabriken und Holzbearbeiter ist dies ein großartiger Werkzeugsatz.

INSTALLATIONSMETHODE

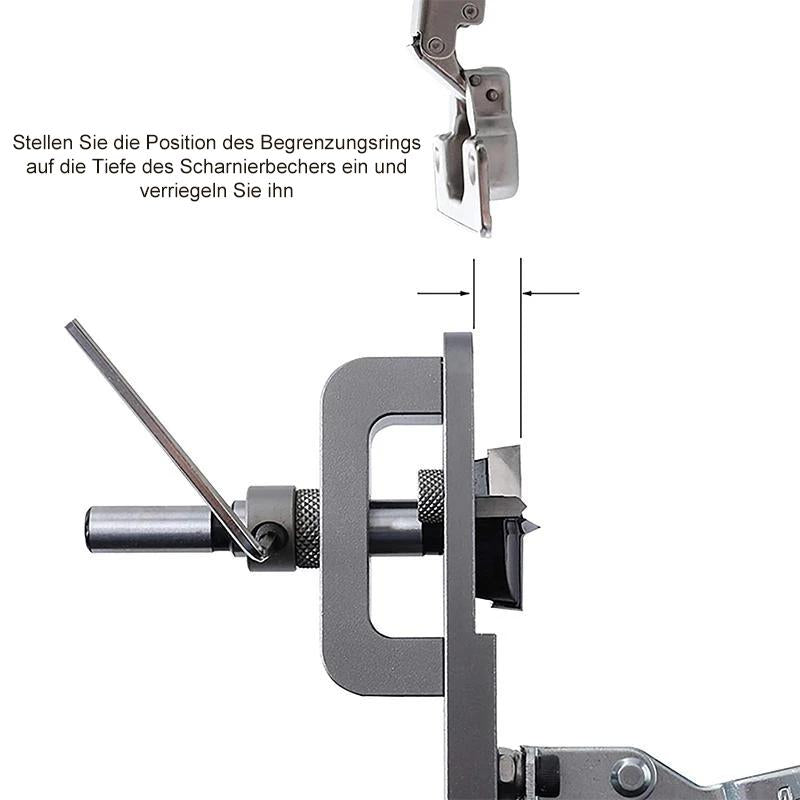

1. Installieren Sie einen 35-mm-Lochöffner, stellen Sie die Bohrtiefe ein, die normalerweise 12-13 mm beträgt, und verriegeln Sie dann den Begrenzungsring.

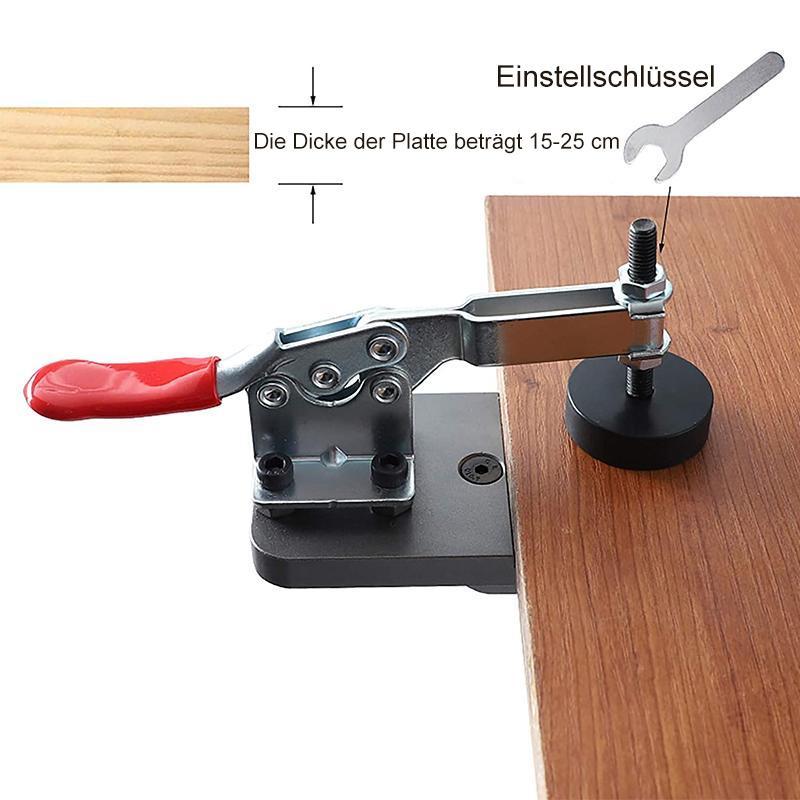

2. Stellen Sie die feste Größe des schwarzen Pressblocks der Schnellklemme ein (Hinweis: Das Werkzeug kann die feste Plattengröße auf 15-25 mm einstellen).
3. Bewegen Sie den Locher in die Markierungs- und Stanzposition der Platine und verriegeln Sie die Schnellklemme.

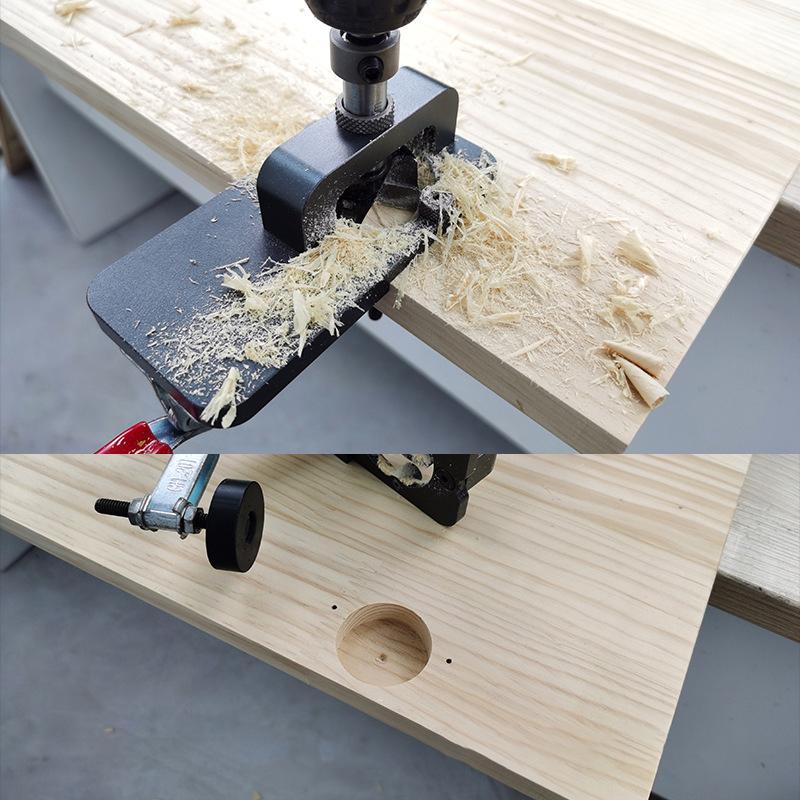

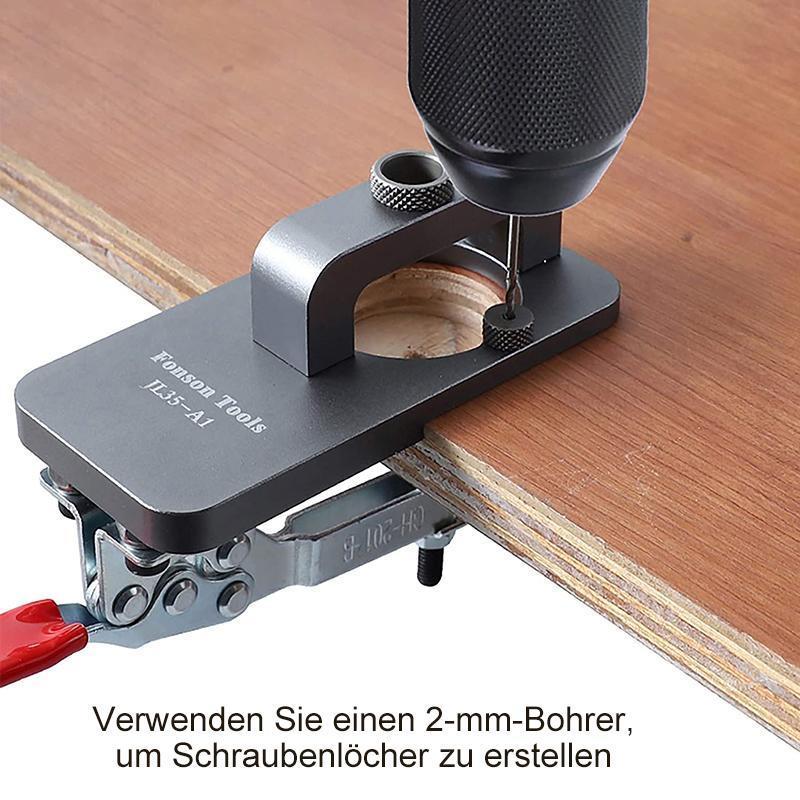

4. Befestigen Sie den Griff des Lochöffners mit der elektrischen Bohrmaschine, drücken Sie das Loch mit konstanter Geschwindigkeit bis zu einer Tiefe von 12-13 mm nach unten und bohren Sie dann links und rechts 2 mm Schraubenlöcher.
5. Der Abstand vom 35-mm-Loch zur Kante beträgt 5 mm (der Abstand kann nicht eingestellt werden), was für die meisten gängigen Scharniere geeignet ist.
6. Installieren Sie das 35-mm-Scharnier.


SPEZIFIKATIONEN

• Material: Aluminiumlegierung
• Farbe: Grau

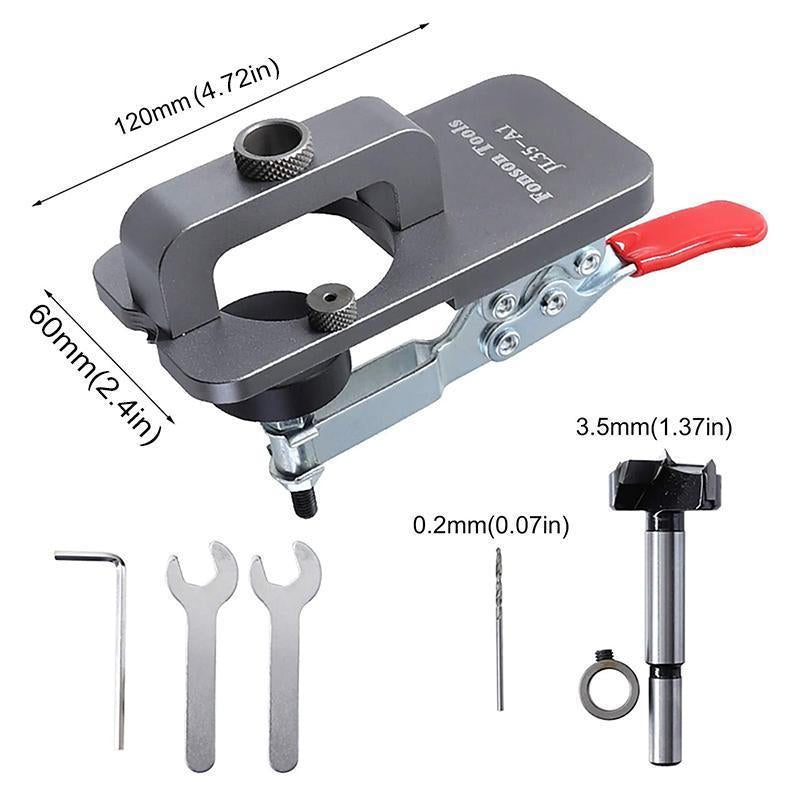

• Größe: 4.72*4.72*2.36 zoll/120*120*60mm
• Gewicht: 1.34lbs

PAKET

• 1*35mm / 1.37inches verdecktes Scharnier jig:

  1*Körper des Scharnierstempels;

  1*35mm Lochöffner (mit Begrenzungsring);

  2*Schraubenschlüssel;

  1*2mm bohrer;

  1*Sechskantschlüssel
